NK6000-seriens optiske tidsdomænereflektometer er en ny generation af bærbart og intelligent måleinstrument designet af AVES Communication Technology til test af optisk fiberkommunikationssystem. Vedtag 5,8 tommer farveberøringsskærm, knap/touch dobbeltbetjening; Intern integration af otte store funktionelle moduler, multifunktionel integration for at hjælpe kunderne effektivt med at løse felttest og vedligeholdelse; Det højeste dynamiske område på 45 dB, kan trænge igennem optisk splitter, effektiv PON-netværkstestning; Intelligent strømbesparende styring, 20 timer lang standby, effektiv beskyttelse af testdimension Kontinuerlig

ProduktSpecifikation

Produkt	NK5600 Series Multi-Function Optical Time Domain Reflectometer
Model	A	B	C	D	E	F		G	H	I
Fiber type	SM								MM	SM&MM
Bølgelængde (nm)	1310/1550				1310/1490/1550	1310/1550/1625		1310/1550/1625	850/ 1300	850/1300/1310/1550
Maksimalt dynamisk område (dB)	35/33	38/36	42/40	45/43	37/35/35	32/30/28		37/35/35	26/28	26/28/37/35
Hændelse død zone (m)	1	0.8	0.8	0.8	0.8	0.8		0.8	1	1
Dæmpning død zone(m)	6	6	6	6	6	6		6	6	6
Skærm	5,8 tommer farve LCD med touchskærm						størrelse: 227 mm 160 mm 70 mm
Måleområde	500m /l km /2 km /4 km /8 km /16 km /32 km /64 km /128 km /256 km
Måling af pulsbredde	5ns/ 10ns/ 5ons/ 160ns/ 320ns/ 500ns/1000ns/ 5000ns/ 1000ns/ 2000ns
Rangerende nøjagtighed	± ({{0}},75m plus prøvetagningsinterval plus 0,005 procent x testafstand)
Tab præcision	± 0.05dB
Refleksionsnøjagtighed	± 3dB
Data opbevaring	Større end eller lig med 2000

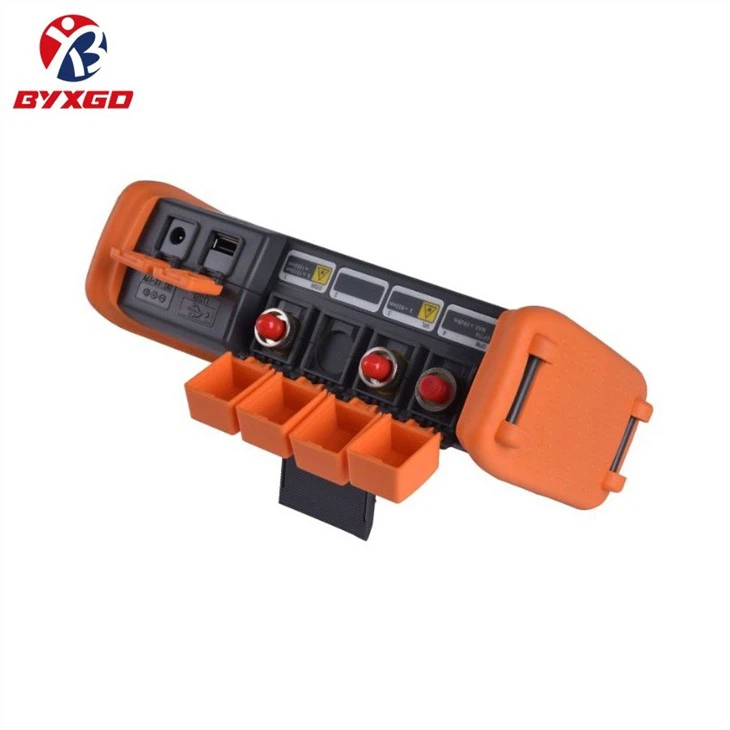

Interface type	FC/ PC (udskiftelig SC, ST)
Kommunikationsgrænseflade	USB, mini-USB, 10M/100M Ethernet
VFL udgang	Større end eller lig med 5mW

Funktion:

● Højtydende test

5,8 tommer farve TFTLCD-skærm,

dobbeltbetjening med tryk/tast

Dynamisk rækkevidde:. 32/30dB

Mindre end 0,8 meter ultra

kort event blind område

tester optisk fiber jumper frit..

Link optisk ikke-destruktiv test

Signaloptisk detektionsfunktion

(Effektiv beskyttelse af APD)

● Mutifunktionel test - Standardkonfiguration

OTDR.

Stabil laserkilde

Visuel rødt lys fejlplacering (VFL)

Optisk effektmåler (OPM)

● Mutitionel test - høj konfiguration

Intelligent Optical Link Mapper [iOLM]

Optisk fiber-endeansigtsdetektion

Optisk tabstest

Fejlplacering

●Bekvem betjening

En nøgle automatisk test

unik diagnostisk funktion til test

Multibølgelængde simultan testfunktion

Ethernet fjernbetjening

● Praktisk databehandling

Engelsk og kinesisk inputfunktion

Automatisk datalagring

SOR Batchbehandling

Fjernopgraderingsfunktion

IOT Cloud Platform snart

● Høj pålidelighed

20 timer Super lang standby

1,5 meter faldtest

Vandtæt og stænksikker

Driftstemperatur -10 grader ~50 grader

Ansøgning

Det bruges hovedsageligt til at måle længden, tabet og forbindelseskvaliteten af alle slags optiske fibre og kabler og kan bruges i vid udstrækning inden for ingeniørkonstruktion, linjevedligeholdelse og -testning, nødreparation og udvikling og produktion af optiske fibre og kabler.
